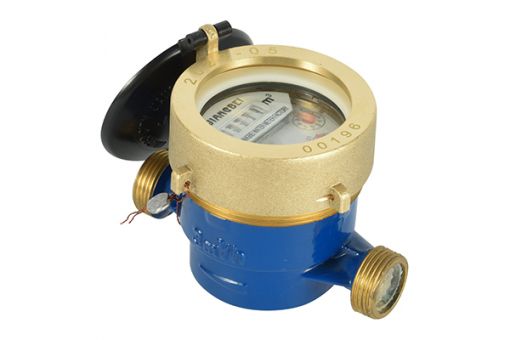

旋翼單流液封水表
- 產品型號：LXS-13DF~20DF、LXS-13DFs
- 精度級別：B級或C級/R160
- 品牌名稱：甬誠/靈泉/JIANGBEI
- 產品產地：浙江寧波
- 生產廠家：寧波市江北水表廠
- 詢價熱線：+86 133 3662 2678
產品詳情
一、產品簡介
LXS-13DF~20DF、LXS-13DFs系列旋翼單流液封水表，用于計量居民或家庭流經自來水管道的用水總量，它的生產標準為ISO4064。
二、產品特點
1.單流束；
2.機械傳動；
3.計數器的數字輪用特種液體封裝，可長期保持讀數清晰；
4.始動流量小，讀數清晰，適合水質較差的管網；
5.計量精度高,該表各項技術指標符合ISO4064 B級和C級(或者R80, R100, R125 和R160標準)；
6.水表銅殼可選噴塑、鍍鎳或本色；
7.帶進水口濾網；
8.可適用于≤50℃冷水；
9.水壓 ≤ 1MPa 或 1.6MPa (即10bar 或 16bar)。
三、流量技術參數
| 公稱口徑 | 英寸 | 計量等級 | Qmax | Qn | Qt | Qmin | 最小讀數 | 最大讀數 |
| 最大流量 | 常用流量 | 分界流量 | 最小流量 | |||||
| DN(mm) | m3/h | L/h | m3 | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 公稱口徑 DN | mm | 15 | 20 |
| 英寸 | 1/2" | 3/4" | |
| Q?(m3/h) | 3.125 | 5 | |
| Q?(m3/h) | 2.5 | 4 | |
| R80 | Q?(L/h) | 50 | 80 |
| Q?(L/h) | 31.25 | 50 | |
| R100 | Q?(L/h) | 40 | 64 |
| Q?(L/h) | 25 | 40 | |
| R125 | Q?(L/h) | 32 | 51.2 |
| Q?(L/h) | 20 | 32 | |
| R160 | Q?(L/h) | 25 | 40 |
| Q?(L/h) | 15.62 | 25 | |
| 最小讀數(m3) | 0.00005 | 0.00005 | |
| 最大讀數(m3) | 99999 | 99999 | |
| 最大承受壓力(MAP) | 16 | 16 | |
| 壓損(ΔP) | 63 | 63 | |

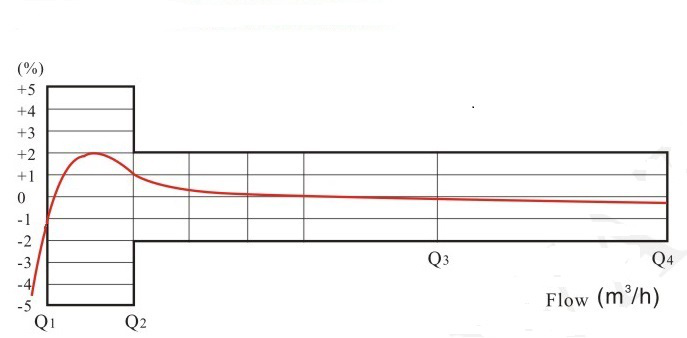

四、最大允許誤差
?、?低區(Q?≤Q＜Q?) 最大允許誤差為±5%
?、?高區(Q?≤Q≤Q?) 最大允許誤差為±2%

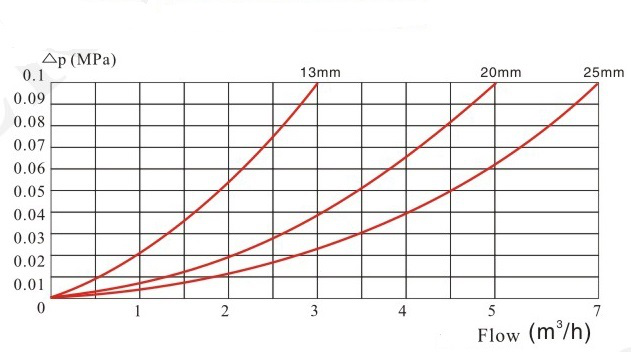

五、壓力損失曲線
六、外形及規格尺寸
| 公稱口徑 | 長 | 寬 | 高 | 連接螺紋 |
| DN | L | B | H | |
| mm | D | |||
| 15 | 110/115 | 79.5 | 84 | G?B |
| 20 | 130 | 79.5 | 84 | G1"B |
